| 型號 | 長×寬×高 | 進料 口徑 | 進氣 口徑 | 出料 口徑 | 輸送產量 1.0m3=1.0t | 泵體 容積 |
| QPBLL-0.3 | 長1200～1500mm 寬800～1000mm 高1500～1900mm | DN200 | Φ57 | Φ76 Φ89 Φ108 | 0～2.0t/h | 0.3m3 |
| QPBLL-0.5 | 長1300～1600mm 寬900～1100mm 高1600～2000mm | DN200 | Φ57 | Φ89 Φ108 | 1.0～3.0t/h | 0.5m3 |
| QPBLL-1.0 | 長1400～1700mm 寬1100～1300mm 高1800～2200mm | DN200 | Φ57 | Φ108 Φ133 | 2.0～5.0t/h | 1.0m3 |
| QPBLL-1.5 | 長1500～1800mm 寬1200～1400mm 高2000～2400mm | DN200 | Φ57 | Φ108 Φ133 | 4.0～8.0t/h | 1.5m3 |
| QPBLL-2.0 | 長1700～2000mm 寬1400～1600mm 高2400～2800mm | DN200 DN250 | Φ57 Φ89 | Φ108 Φ133 Φ159 | 6.0～10t/h | 2.0m3 |
| QPBLL-2.5 | 長1800～2100mm 寬1500～1700mm 高2500～2900mm | DN200 DN250 | Φ57 Φ89 | Φ133 Φ159 | 10～15t/h | 2.5m3 |
| QPBLL-3.0 | 長2000～2300mm 寬1700～1900mm 高3000～3400mm | DN250 | Φ89 | Φ159 | 12～20t/h | 3.0m3 |
| QPBLL-4.0 | 長2200～2500mm 寬1900～2100mm 高3200～3600mm | DN250 DN300 | Φ89 | Φ159 Φ194 | 20～30t/h | 4.0m3 |
| QPBLL-6.0 | 長2400～2700mm 寬2100～2300mm 高3600～4000mm | DN250 DN300 | Φ89 Φ108 | Φ159 Φ194 Φ219 | 25～40t/h | 6.0m3 |
| QPBLL-8.0 | 長2600～2900mm 寬2300～2500mm 高4000～4500mm | DN250 DN300 | Φ89 Φ108 | Φ194 Φ219 | 35～50t/h | 8.0m3 |
| QPBLL-10 | 長2800～3100mm 寬2500～2700mm 高4400～5000mm | DN300 | Φ108 | Φ219 | 45～60t/h | 10m3 |
適用范圍：輸送距離0-1000米、輸送產量每小時0-60噸、輸送高度50米以內的各種粉粒狀物料。
本高壓氣化噴射泵輸送設備。具有輸送距離遠、輸送出力大、全封閉輸送、自動化程度高等特點。十多年來廣泛應用在火電廠鍋爐除塵器輸灰、建材廠除塵器收塵灰斗下粉粒物料輸送、鋼鐵廠除塵器收塵灰斗下粉粒物料輸送、化工廠除塵器收塵灰斗下粉粒物料輸送、物流倉庫儲存?zhèn)}下粉粒物料輸送、人工拆包輸送進儲料倉等工程實例中。
1、工作原理：

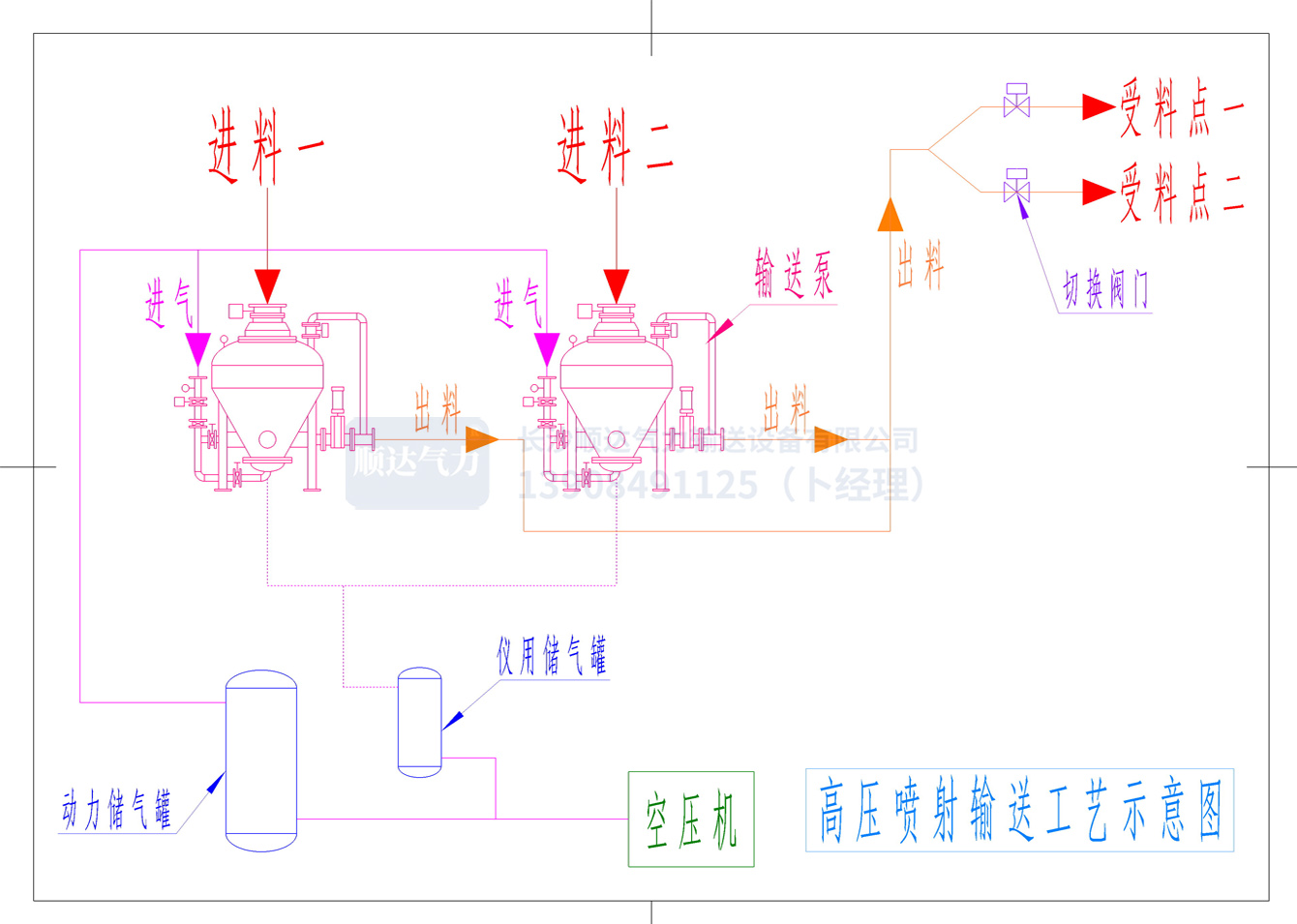

QPBLL系列氣化噴射泵。以空壓機作為動力氣源，系統先打開氣動排氣閥，物料經專用氣動進料閥進入主泵體，再關閉專用氣動進料閥和氣動排氣閥，然后打開氣動進氣閥，再打開專用氣動出料閥，運用氣固兩相流原理，以流態化技術，射流技術和壓差原理相結合，物料在主泵體流態化的同時將物料以懸浮流狀態沿管道送入受料倉內，經受料倉內布袋除塵器過濾后料氣分離，物料自由落入受料倉，空氣排入大氣，完成輸送過程。
2、技術成熟、運行可靠：

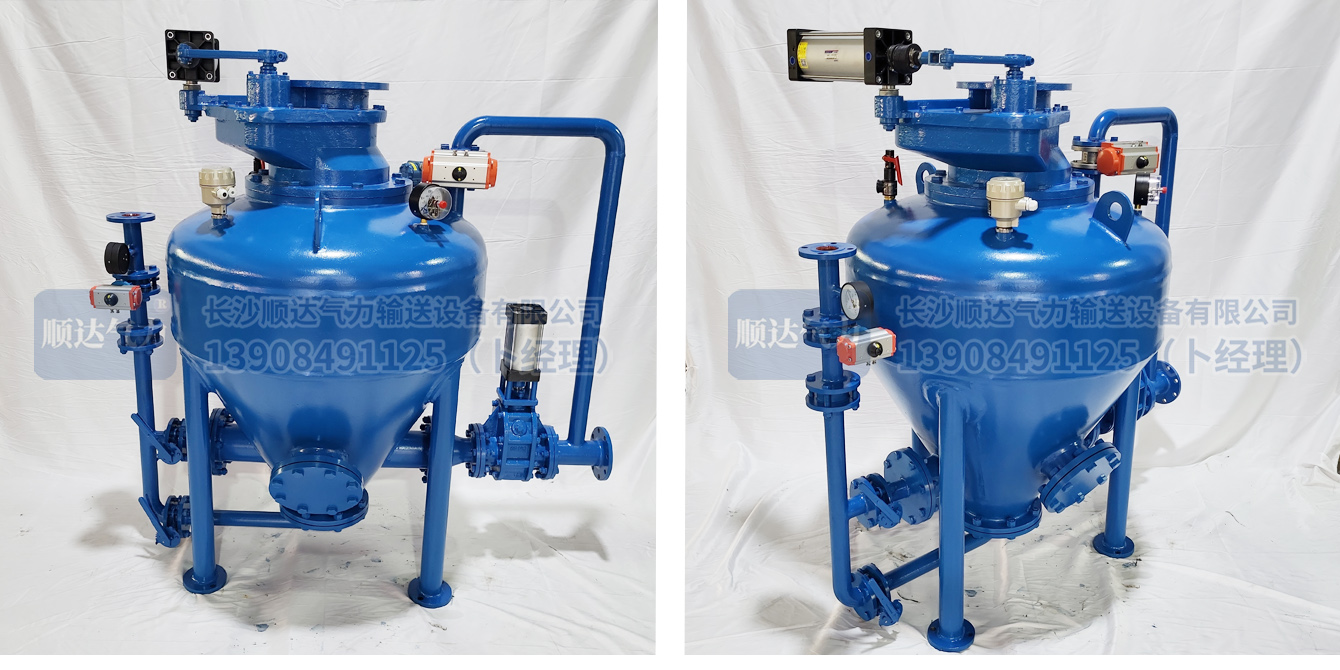

QPBLL系列氣化噴射泵在市場上也叫倉泵、密相輸送泵和濃相輸送泵，主要由主泵體、專用氣動進料閥、氣動進氣閥、氣動排氣閥和專用氣動出料閥五部分組成，結構可稱為“一個泵體三條腿、一支探料四個閥”為主要部件組成，技術成熟、運行可靠、配套閥門經過十多年的改進優化均已達到極高的穩定性和較長的使用壽命。
3、輸送量大、輸送距離遠、操作方便：
QPBLL系列氣化噴射泵，可采用單臺布置運行、多臺串聯布置運行、多臺并聯布置運行，輸送系統的動力氣源一般采用空壓機，能滿足遠距離大輸送量的要求，自動化程度高，操作方便，不需要人工值守。
